Utilisation du mode bi-écran (2 Apple Cinema LED Display 27 pouces) sous Windows 7 avec un PC portable

écrit par RobertMARY
le 05/09/2013
2 entrees Thunderbolt sur MacBook Pro Retina 15 pouces

Un défi technique: comment utiliser 2 écrans Apple sur PC Portable sous Windows 7 ?

Cet article assez long retrace un long travail de recherche. Autant vous donner la conclusion, les passionnés liront le reste de l'article:
Aucun PC portable à ce jour à l'exception des portables Origin PC munis d'une entrée Thunderbolt et d'une entrée Display port ne permet de brancher 2 écrans Cinema Led Display 27 pouces de Apple.
Pour utiliser sous Windows 7 deux écrans Cinema Led Dispaly 27 pouces, Il faudra donc se contenter d'un PC desktop avec carte graphique ATI muni de 2 entrées mini display port ou d'un Mac Pro avec Win 7 installé via bootcamp.

Le but de l'opération: avoir un gigantesque bureau permettant un travail de bureautique étendu (ouverture de multiples fenêtres et applications), permettre le traitement des photos, permettre la lecture de film via Blue-Rays, permettre le jeu vidéo. En bureautique: bénéficier d'un silence total.
Les écrans doivent offrir chacun leur résolution maximale (2560*1440) et être gérés indépendamment l'un de l'autre (un mode "mirroring"/"cloning" -la même image sur chaque écran- ou "bureau étendu" -la même image étendue sur 2 écrans- ne suffisent pas).

Vous allez me dire qu'un seul écran de 27 pouces suffit et qu'il n'est pas nécessaire de choisir un écran Apple car d'autres écrans similaires coûtent moins cher et offrent une connectique plus large (HDMI, DVI, Display Port, mini DP, VGA, ...) mais ne polémiquons pas et restons-en aux données initiales.

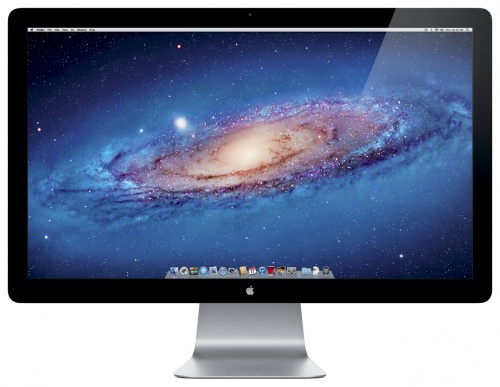

Les écrans Apple LED Cinema Display n'offrent que la connection mini DP (ils sont remplacés actuellement par les écrans Thunderbolt avec prise Thunderbolt autorisant le "daisy-chaining," en bref on peut connecter un écran sur l'autre). Ces écrans sont en liquidation, de ce fait ils deviennent intéressant avec une résolution de 2560*1440. Malgré leur taux de rafraîchissement de 12 ms mais les jeux vidéo fonctionnent très bien. Le mDP permet de gérer des périphériques comptant des ports USB, en effet les Cinema LED Display gèrent 3 prises USB en natif à l'arrière de l'écran.

J'écris cet article car je ne pouvais croire qu'aucun PC portable n'était pourvu de 2 mini Dipslay Port (voire 2 Display Port), et pourtant c'est le cas!!!
Toutefois il est logique de le comprendre car les fabricants de carte-mères pour portables doivent limiter la consommation électrique et proposent nettement moins de ports sur leurs cartes que pour leurs homologues non portables.

Les solutions ne respectant pas les données du problème:

1. Le PC fixe

La solution la plus simple est l'utilisation d'une carte vidéo AMD ATI RADEON avec 2 sorties mini Display Port mais cela n'est valable que pour un PC fixe.
Coût de la carte graphique: +- 100 €.
Solution peu onéreuse d'autant plus que le lecteur Blue-Ray peut facilement s'insérer dans une tour.
Cependant un PC fixe fait du bruit (ou alors il faut opter pour un refroidissement liquide, changer l'alimentation et les ventilateurs ou bien encore d'autres solutions, voir à ce sujet l'article fort intéressant de Silent PC Review).

2. L'iMac 27 pouces

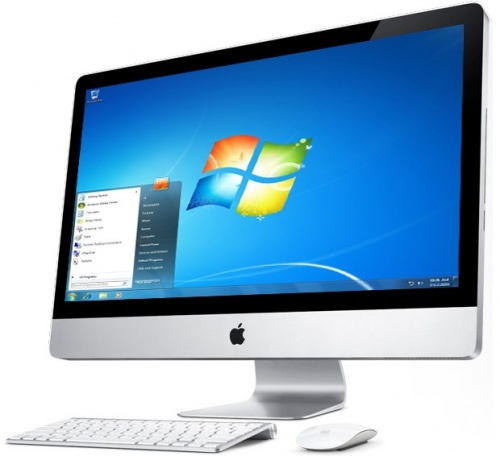

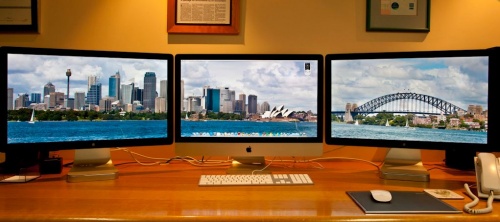

Pourvu de 2 prises Thunderbolt il suffit d'installer Windows 7 avec Bootcamp et de lier les 2 écrans de 27 pouces sur les prises Thunderbolt, on se retrouve en mode tri-écran. Chaque écran pouvant être géré indépendamment. Voici une petite vidéo avec l'iMac 27 pouces couplés de 2 écrans 30 pouces.
La résolution 2560*1440 est garantie sur chacun des 3 écrans.
Aucun lecteur Blue-Ray sur les ordinateurs Apple... Il faut acheter un lecteur externe séparément (+- 100 €).
Le coût de l'iMac 27 se situe entre 2.500 et 3.000 €.

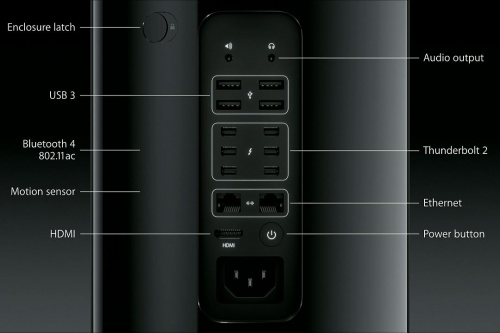

3. Le Mac Pro

Muni de 6 entrées Thunderbolt, vous pourrez non seulement utiliser 2 écrans Cinema Led Display 27 pouces mais 4 de plus en full resolution! (ou encore 3 écrans 4K)
Il vous suffirait en théorie d'installer Win 7 via Bootcamp et le tour serait joué! Le 1er frein est le prix l'engin: 3.000 € (avec un SSD de 256 GB).
Le 2ème est le fait qu'Apple n'offre pas le support sous Bootcamp de Win 7, il ne supporte que Win 8! C'est le seul Mac ne supportant pas Windows 7.

Les solutions respectant les données du problèmes:

1. Les PC portables avec docking station

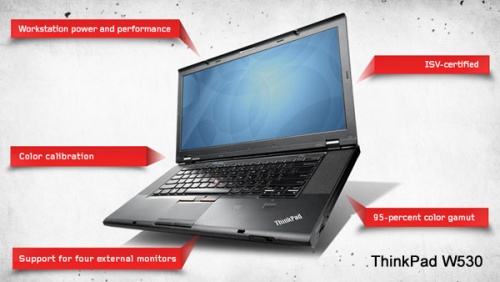

Exemple: le PC portable Lenovo Thinkpad W530 est pourvu d'un mini DP en standard (et non 2), en rajoutant la docking station (200 €) on peut alors utiliser 2 Display Port.
Il suffit juste d'acheter 2 câbles mini DP vers DP (14 €)
La docking station va permettre de gérer 3 écrans (le DP port sur le W530 ne doit pas etre utilisé en même temps que les 2 DP de la docking station): 2 écrans externes et l'écran du portable. En tous cas les 2 écrans Apple seront gérés en résolution native et chacun en toute indépendance.

Pour le silence, il est indispensable de choisir un portable avec disque dur de type SSD.
La carte graphique du PC est suffisamment puissante pour s'acquitter des tâches décrites dans l'énnoncé du problème.
Coût du PC: de 2.000 à 2.900 €

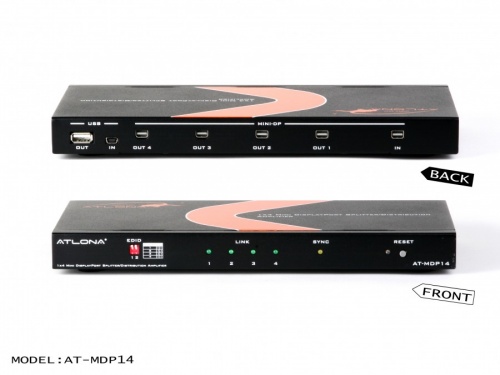

2. Utilisation de réplicateur de port (splitter signal amplifier) mini Display Port

Le principe est le suivant: on lie le réplicateur de port à la prise mDP du PC et on peut alors utiliser 4 mDP.

Seul Atlona le fournit.
Inconvénient majeur: le produit est quasi retiré de la vente mais surtout il est certain tant pour la version version 4 que pour la version 2 mDP (Atlona AT-MDP12 Mini Display Port Splitter) que chaque écran ne peut pas être géré de manière indépendante (cela m'a été confirmé par un revendeur en Angleterre). Un mode mirroring (copie identique) ou bureau étendu (extended display: écran original étendu) sont garantis mais ne sont pas suffisants.
Un revendeur en Angleterre pour la version splitter 1x2 mDP Atlona m'a certifié que le signal unique était dupliqué vers 2 sorties donc vers 2 écrans (on aurait donc plutôt du mirroring) mais cela ne peut se comparer à 2 signaux différents chacun gérant son propre écran.
Point positif: la résolution native (2560*1440) est garantie sur chacun des 4 écrans.
Cependant cela ne résoud en rien le problème.

3. Utilisation d'un adaptateur USB 3.0 vers Display Port

La carte graphique en mode USB 3.0 existe: Startech (100 €)

Ce à quoi il faut rajouter 1 câble mini DP vers DP (7 €).

La résolution native est garantie (2560*1440) mais ici la carte graphique du PC ne gère pas l'écran, c'est la carte graphique du port USB qui gère l'écran.
Donc seule l'utilisation bureautique est possible, oubliez la possibilité de voir un film en Blue Ray ou le jeu pour cet écran.
Seul l'écran géré par la carte graphique du PC le permettra.

4. Utilisation d'un MST (Multi Stream Transport) hub Display Port

Le produit sera à la vente en 2013, il exploite la technologie "eye infinity" des cartes ATI Radeon.
Il a l'avantage de pouvoir être utilisé tant sur un PC fixe que sur un portable.
Il suffit d'une seule sortie DP et permet l'utilisation de 2 écrans externes en ultra haute définition (2650*1440) gérés de manière indépendante.
Les MST hubs DP peuvent se chaîner entre eux pour autoriser une solution tri voire quadri-écrans. Il faudra utiliser des adaptateurs mDP vers DP.

Pré-requis absolus: une carte vidéo ATI Radéon (minimum de série 5.000) et un port DP version 1.2.

Il y a quelques mois le produit n'était pas encore commercialisé en Europe mais bien au Canada (prix de 129 $ au Canada).
On le trouve commercialisé par Club 3D sur Amazon à 127 € mais comme il est en Display port et non en mini DP, comptez 3 câbles complémentaires.

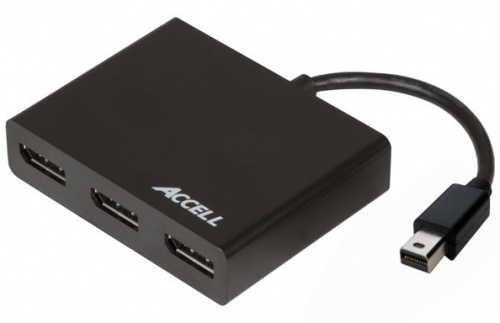

Chez Accell il existe une version à une entrée mDP et 2 sorties DP (comptez de toute facons 2 câbles complémentaires pour brancher les 2 écrans) mais introuvable en Belgique pour l'instant. Après avoir contacté le revendeur de ce produit (Accell version mDP) en Hollande, il apparaît que les 2 écrans ne peuvent pas être affichés en 2560*1440 mais seulement en 1280*1024.

Oubliez le hub Belkin extrêmement cher (300 €), créé pour les produits Apple car il n'a qu'une seule sortie et Thunderbolt qui plus est.
Donc il exploite le "daisy chaining", ce que les écrans Apple Cinema LED Display ne peuvent exploiter.

Oubliez le hub DP DELL car il n'autorise pas l'ultra haute définition.

5. Utilisation d'une carte graphique classique de PC fixe comme complément à un PC portable

C'est une solution pour bricoleurs avertis, autant le dire tout de suite!

Comme la carte graphique interne d'un laptop n'est quasi jamais remplaçable, autant en rajouter une autre de manière externe!
C'est en fait la même solution que celle donnée ci-avant pour les PC fixes mais adaptée aux PC portables.

Cette méthode a été créée en fait pour résoudre un autre problème: les performances graphiques parfois insuffisantes de la carte graphique interne d'un PC portable. Les gamers n'ont d'autre choix que soit de changer de portable, soit de changer la carte graphique interne (quasi impossible) ou bien encore d'y adjoindre une carte graphique externes'ajoutant à la carte graphique interne.

La carte graphique externe adjointe doit comprendre 2 sorties mini DP pour pouvoir gérer indépendemment vos 2 écrans en full résolution.
Comment remplacer la carte ?

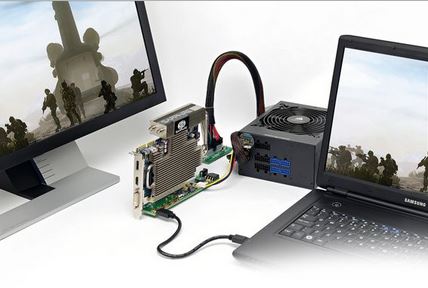

Il suffit de se procurer un adaptateur Express Card vers PCI Express.
La carte graphique externe est insérée dans la carte PCI express, laquelle est liée à un adaptateur express card.
La carte "express card" étant insérée dans le PC portable.

Les contraintes sont les suivantes:
a) il vous faut un laptop avec une entrée/slot "express card";
b) il faut acheter une carte externe munie de 2 sorties mini DP, une alimentation externe ainsi qu'un boîtier de barebone (mini PC) pour y insérer le tout;
c) le portable doit avoir comme operating system Windows 7 et suffisamment de mémoire pour gérer l'adressage d'une carte externe
d) cela ne marche pas avec tous les portables, des tests ont été réalisés, veuillez vous y référer.

Coût de l'adaptateur: 100 $
Coût de la carte graphique externe: 100 €
Il faut y rajouter le coût de l'alimentation.

Voilà vous avez une solution multi carte graphiques et multi écrans!

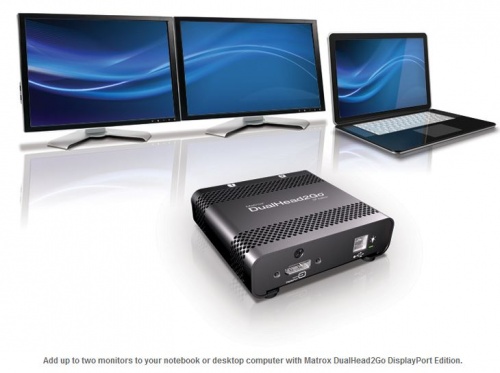

6. Utilisation du module d'expansion graphique de Matrox

L'adaptateur DualHead2Go DP Edition est un adaptateur utilisant le processeur de la carte graphique.
La résolution maximale par écran est alors limitée à 2048 x 1152 (au lieu de 2560x1440 comme souhaité) mais cela fonctionne.

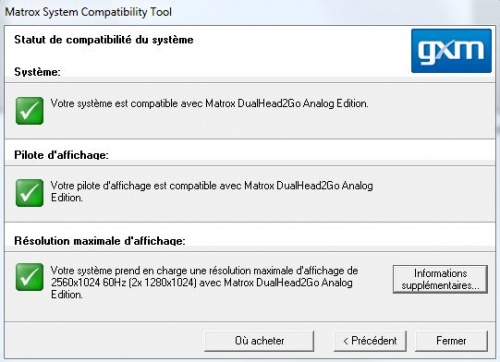

Le site permet de télécharger une application permettant de savoir quelle résolution fonctionnerait chez vous.
Cependant cette solution est à oublier puisque les 2 écrans ne peuvent pas être gérés de manière indépendante l'un de l'autre.

7. Utilisation d'un réplicateur de ports universel (technologie "Display Link")

Aucun réplicateur de port ne fournit 2 entrées mini display port.
Il existe bien une docking station pourvue d'une entrée Display Port pour la partie vidéo. La docking station Fujitsu PR08 se lie au PC via le port USB 3.0.
Il suffit d'une adaptateur mDP vers DP pour brancher un 2ème écran en 2560x1440.
Cela marche en théorie mais les tests révèlent qu'il faut 30 secondes pour voir apparaître le 2ème écran, que les films ne passent pas assez bien et que cela exige -outre un driver logiciel adapté- une forte puissance CPU.
A oublier donc.

8. Utilisation du MacBook Pro Retina sous Win 7

Le meilleur PC est un Mac pourrait-on dire ironiquement...

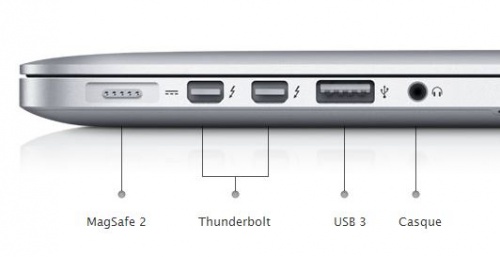

C'est le seul portable pourvu de 2 prises Thunderbolt (donc acceptant par défaut le format mini Display Port).
Les écrans Thunderbolt auraient permis le Daisy chaining, pas les LED Cinema Display, donc pour les 2 écrans on a besoin des 2 prises/sorties.
Le port RJ45 a disparu!
Pour la connection internet filaire il faudra donc prendre un adaptateur USB vers Ethernet (à 30 €, dommage de ne pas l'avoir fourni en standard lors de l'achat du portable) et donc sacrifier une entrée USB. L'adaptateur existe aussi chez Kanex.

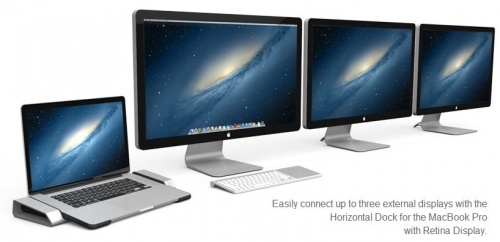

Pour lier 3 écrans la solution consisterait à acheter un dock horizontal Henge lequel fournit pour le Mac Book Pro Retina 3 ports mini DP (et 6 ports USB 3.0).

L'écran rétina autorise une résolution bien supérieure au Cinema LED Display puisque l'on monte à 2880*1880 sur un ordinateur avec écran 15 pouces. Dans cette résolution et sur cet écran sous Windows il est impératif d'augmenter la tailles des polices de caractères et des icônes.

Les tests montrent que les jeux doivent être utilisés en résolution HD (1920*1080), sinon ils "rament" (sauf en cas d'utilisation SLI ou Crossfire). Certains jeux ne fonctionnant d'ailleurs pas du tout ("Batman, Arkam Asylum" par exemple), le clavier ayant tendance à surchauffer. Cependant en résolution HD standard cet ordinateur surclasse n'importe quel autre portable PC sur le marché.

Un ordinateur à min 1.500 € pour un 13 pouces et min 2.200 € pour un 15 pouces (tous deux avec SSD).
Une solution onéreuse mais performante et silencieuse.
Mais installer Win 7 sur un Mac n'est-ce pas un tantinet blasphématoire ?

Pour mémoire certains achètent du matériel PC pour construire leur propre Mac sous Mac OS c-à-d un Hackintosh, ici un modèle desktop utilisant une configuration triple Cinema Led Display 27.

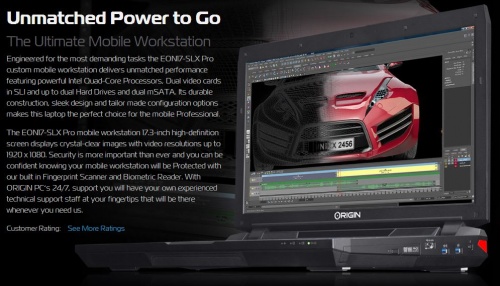

9. Un PC portable muni de 2 sorties adéquates (DP et Thunderbolt) sans avoir besoin de docking station

Il sont enfin arrivés: les PC portables d'Origin PC 17 pouces pour gamers (EON17-SLX) ou pour professionnels (EON17-SLX-PRO) sont munis d'une prise display port (un adapateur mDP sera alors nécessaire mais un écran Cinema LED display pourra être branché) et une prise thunderbolt (technologie Intel permet de brancher un périphérique mDP mais sans bénéfier du daisy chaining propre à la technologie Thunderbolt, donc un écran Cinema LED Display pourra être branché).

Pour éviter à une seule carte graphique de fatiguer, vous pouvez sur ce genre de portable choisir une configuration Nvidia SLI (double carte). Aucune configuration Crossfire n'est possible car les cartes Ati Radeon ne sont pas proposées.

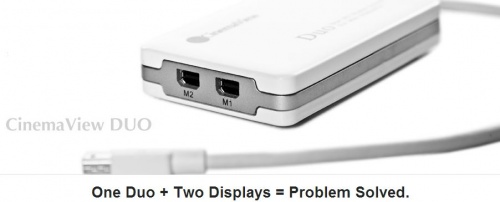

10. Cinema View Duo

Un adapteur mDP CinemaView Duo permet à un Mac (ou PC) pourvu d'une sortie mDP de gérer en mode étendu (uniquement) 2 écrans LED Displays de même modèle.
Ainsi 2 écrans Cinema Led Display 24 pouces de résolution 1920x1200 seront visualisés en 3840x1200.
2 écrans Cinema Led Display 27 pouces de résolution 2560x1440 auraient pu être visualisés en 5120x1440, mais le produit ne fonctionne qu'avec les écrans 24 pouces!
A oublier puisque de toute façon les 2 écrans ne peuvent pas être gérés de manière indépendante l'un de l'autre, ce n'est qu'une version étendue de l'écran principal.

Conclusions

L'utilisation de 2 écrans en ultra haute définition sera nettement plus facile sur un desktop (idéalement conçu dans un but d'insonorisation maximale).

Pour un portable le MST hub semblait être la solution la plus simple et la moins onéreuse pour lier un portable avec entrée mDP à de multiples écrans 27 pouces en ultra haute définition tout en pouvant les gérer indépendamment les uns des autres (pour autant que la sortie DP soit de type HBR2 c-à-d une sortie DP supérieure à la version 1.1 sinon 1 seul écran ne pourra être géré en résolution de type 2560x1440). Il m'a été malheureusement été confirmé que la résolution maximale par écran sera de 1280*1024.

En attendant seule l'utilisation d'une (ou de plusieurs) carte(s) graphique(s) adéquate(s) sur PC fixe permet une solution ultra simple et peu onéreuse. Sur portable seul un écran 27 pouces peut être géré à moins d'y adjoindre une docking station si cela est possible. Les cartes graphiques gérées par le port USB sont chères et limitées exclusivement à la bureautique, donc à oublier. Le rajout d'une carte graphique externe de PC fixe à un PC portable via le slot express card n'est pas garanti et demande des talents de bricoleur averti, donc à oublier.

Si l'ordinateur n'est pas encore acheté, le MacBook pro Retina est la solution la plus chère (hormis l'i Mac 27 pour une solution tri-écran) mais permet de gérer les 2 écrans. Il permet en outre de profiter du monde Mac et Windows (via Bootcamp), l'écran permet une résolution jamais atteinte à ce jour.
Le portable Lenovo avec docking station permet de rester dans le monde Windows dès le départ et de gérer les 2 écrans (voire même 3 : 2 en DP ou en DVI + l'écran du portable) pour un coût comparable (sans devoir passer par Bootcamp).

Cet excellent article de Techadvisor arrive à la conclusion suivante: la solution la plus efficace et la moins onéreuse consiste à utiliser le mode bi-écran sur un desktop.

Ce projet de recherche de connectique semble également fort intéressant et couvre quelques points mentionnés dans cet article!

  • 2 entrees Thunderbolt sur MacBook Pro Retina 15 pouces
  • Cinema LED Display 27 pouces
  • Lenovo Thinkpad W530 Quad Monitors via Docking Station
  • ATLONA 1x4 MINI DISPLAYPORT SPLITTER

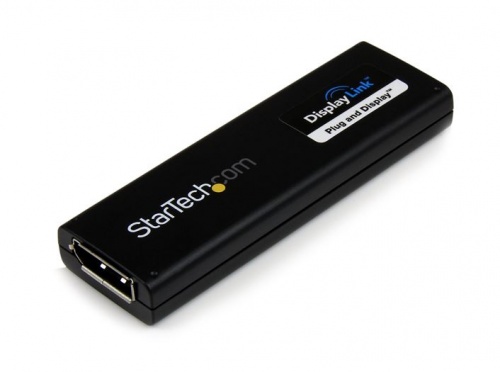

  • Carte Graphique Externe USB 3.0 vers DisplayPort - Adaptateur Multi Ecran 2560x1600
  • MST Hub Display Port Club 3D
  • Lenovo Thinkpad W530
  • iMac 27 (2011) sous Windows 7 via Bootcamp pouvant accepter 2 autres ecrans 27 pouces
  • Carte graphique externe via adaptateur PCI Express pour Express card
  • Henge Horizontal Dock pour Mac Book Pro Retina
  • MST Hub 3 Display Port ACCELL avec une entree mini Display Port

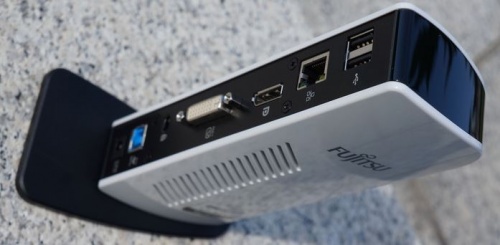

  • Fujitsu PR08 replicateur de ports
  • Matrox DualHead2Go DisplayPort
  • Test logiciel de la solution Matrox DualHead 2Go Analog

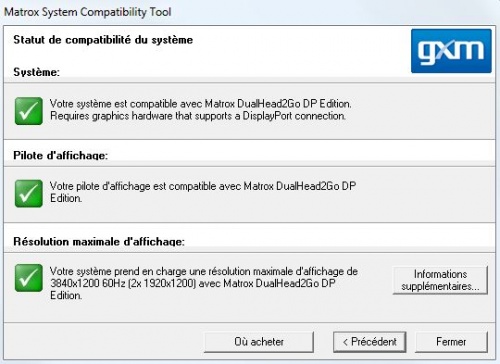

  • Test logiciel de la solution Matrox DualHead 2Go Display Port
  • Origin PC EON17-SLX-Pro
  • Origin PC EON17-SLX-Pro
  • CinemaView Duo
  • iMac27 et 2 Cinema LED Display 27
  • iMac 27 (2012) sous Windows 7

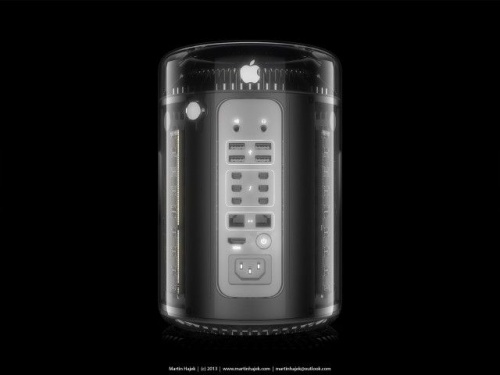

  • Mac Pro (6 entrees Thunderbolt)
